安全工器具檢測設備輕型交流試驗變壓器工作原理

發布日期：2018-07-30 作者：點擊：

1、輕型交流高壓試驗變壓器為單相變壓器，是常用的安全工器具檢測設備。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

2、單臺交直流兩用型高壓試驗變壓器工作原理見圖。圖中所示：高壓套管內裝有整流硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。

3、三臺高壓試驗變壓器串激獲得更高電壓原理見圖，串激高壓試驗變壓器有很大的優越性，因為整個試驗裝置由多個單臺串激式試驗變壓器組成，單臺試驗變壓器有著體積小、重量輕、便于運輸?shù)奶攸c，它既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可以分開單獨使用。整套試驗裝置投資小、經濟實惠。在三臺串激式試驗變壓器串激使用中，單臺試驗變壓器B1、B2、B3的輸出電壓都是U，一、二級的試驗變壓器內部都有一個激磁繞組，分別為A1、C1 和A2、C2。當控制電壓加在一級試驗變壓器B1的初級繞組a1、x1上，激磁繞組A1、C1給予試驗變壓器B2初級繞組供電，第二級試驗變壓器B2的激磁繞組A2、C2給試驗變壓器B3的初級繞組供電。由于一級試驗變壓器B1的高壓尾及殼體接地，第二、三級的試驗變壓器B2和B3對地有絕緣支架的隔離，這樣試驗變壓器B1、B2、B3對地輸出電壓分別為1U、2U、3U。

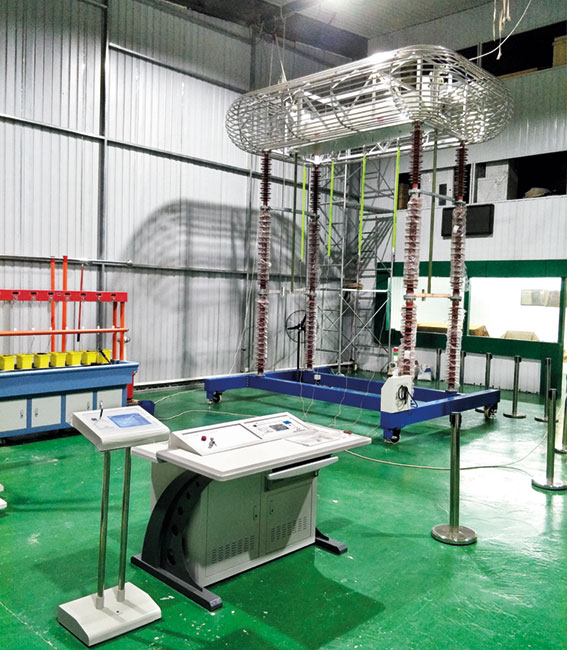

安全工器具檢測設備

本文網址：http://shconque.cn/news/383.html

關鍵詞：安全工器具檢測設備,輕型交流試驗變壓器,變壓器工作原理
