隨著我國國民經濟的蓬勃發展，用電量的逐年增多，電力負荷急劇加大，各種不同性質的用電負荷（特別是沖擊性和非線性負荷容量）的不斷增長，對電網的電能供電質量造成了很大的影響，突出表現為電網諧波含量增大、波形畸變嚴重、電壓波動與閃變和三相不平衡超出允許范圍等電能質量相關問題。

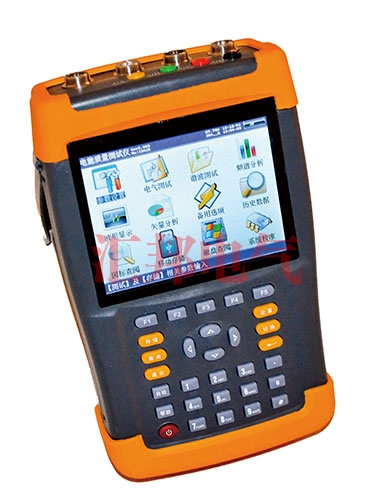

為了解決以上的問題，首先要能對以上現象進行準確的測量與分析，基于這樣的需求我公司適時開發研制出YW-DZ電能質量分析儀。這是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器配備高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便。采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
功能特點：
● 儀器尺寸小、重量輕、攜帶方便；
● 內置高性能鋰離子電池，可使儀器在無外接電源的情況下持續工作8小時，方便現場測試；
● 多參數：可同時測量電壓、電流基波、2-64次諧波、相位、頻率、功率、功率因數等參數；
● 可進行計量回路和保護裝置回路的矢量分析；
● 可測量總諧波畸變率；
● 可測量各相電壓、電流的短時閃變和長時閃變；
● 可測量電壓平衡度；
● 可顯示各相參量的實時波形，用于簡單的示波器功能；
● 可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；
● 內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上；
● 5.7寸大屏幕彩色液晶屏顯示器，；
● 諧波測量，按國標判別諧波是否超標，一目了然；
● 數據可以存儲U盤，以便歷史查詢。
● 可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化規律，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可忽視的作用。
技術參數：
項目 | 參數 |
通道數 | 三相電壓、三相電流 |
測量范圍 | 電壓0-450V 電流 0.05-6A |
諧波誤差 | 精度滿足國標A/B級要求 |
頻率測量誤差 | ≤0.01Hz |
電壓偏差 | ≤0.2% |
相角誤差 | ≤0.1% |
功率偏差 | ≤0.5% |
顯示屏 | 320×240、彩色寬溫液晶屏 |
充電電源 | AC220V±20%頻率 45Hz-55Hz |
電池工作時間 | ≥8小時 |
功耗 | <4VA |
環境溫度 | -10℃～50℃ |
相對濕度 | 0-80% 無冷凝 |
外觀尺寸 | 260mm×160mm×60mm（長×寬×高） |
重量 | 2Kg |
